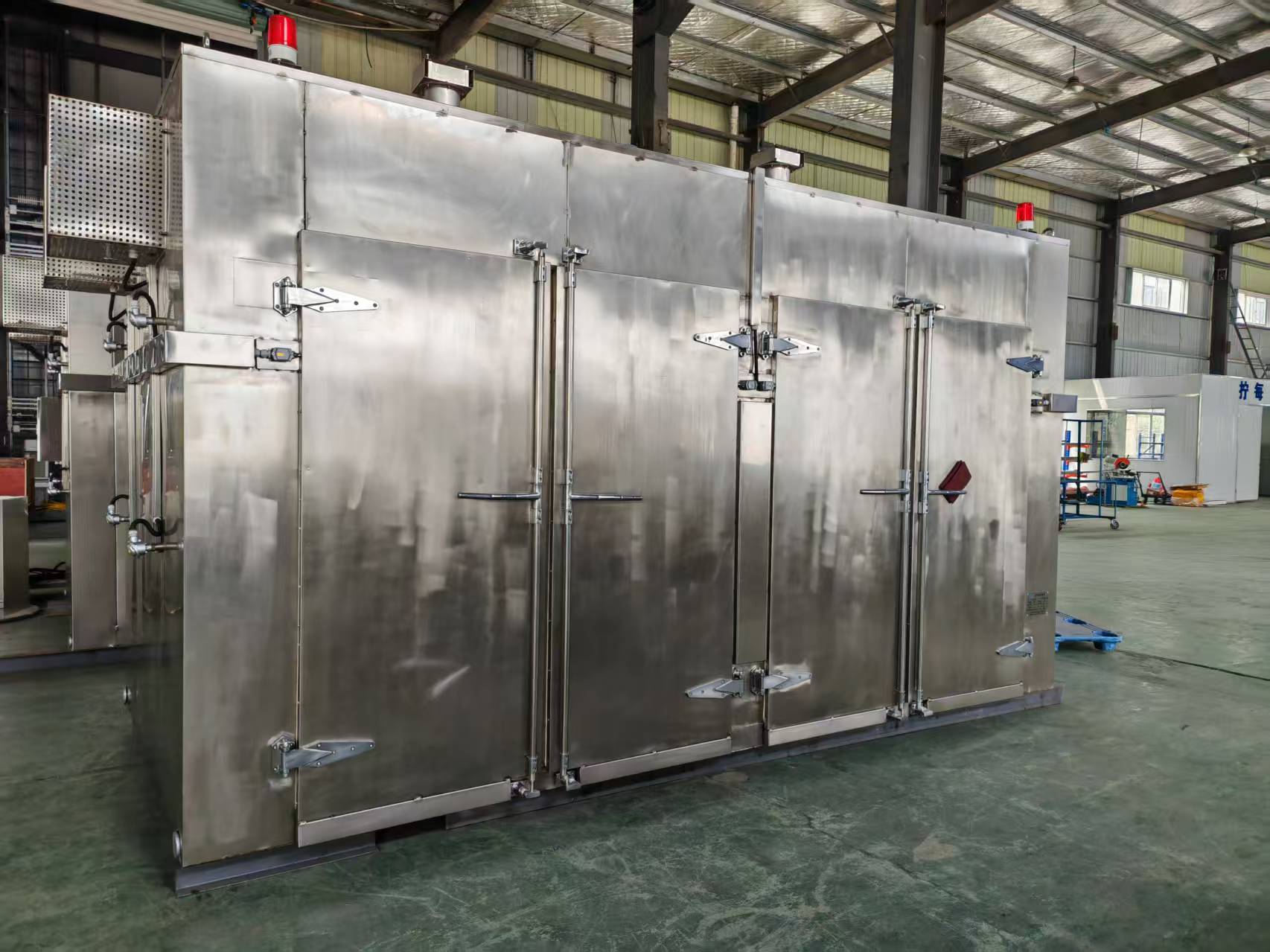

烘箱
一、主要技术参数
序号 项 目 内 容 备 注
1 型 号 YT-HM-3D型热风循环烘箱
2 工作室尺寸 1900×1700×1700 mm（宽×深×高） 双开门
3 外形尺寸 2500×2000×2000 mm（宽×深×高） 高度仅指箱体高度
4 设备总重 2000 Kg
5 工作电源 ~380V±10% 50Hz 三相五线制（TN-C-S）
6 设备总功率 120kW左右 工作电流为：182A 左右
7 使用温度范围 室温～350℃
8 升温时间 空载时，升温到350℃速度在 30 分钟以内
9 温度均匀度 ±1℃（恒温时） 在最高温度情况下空炉测试
10 加热功率 60kW×2
11 鼓风功率 设置2台鼓风机，每台功率1.5 kW，风叶为不锈钢离心风叶 单体2只
12 进气配置 各设2个进气阀
13 排气方式 设置电动排气，功率0.25KW，二体共用。排气有自动和手动。
自动时有间歇式排气，时间可以调节。
14 温度传感器 型号：PT100 4支
未提及部分参照GB5170-85及JB/T5520-91标准执行。
二、箱体结构及配置
1.箱体结构
结构形式：整体式结构；
开门结构：手动正面双开门；
箱体材料：箱体为国标 304 不锈钢制作，内胆厚度不低于 3mm，外层碳钢厚度不低于 2mm， 内外部必须抛光处理，平整，无刮碰，
车子及材料：车子用40*40不锈钢方管及不锈钢角钢或不锈钢折边成型。每个车子为 12 层盘子，每层放置 1 个盘子，共 2 个车子，合计 24 个盘子。车子 的轮子为耐高温、无脱落物材质，车子牢固不易变形，每个车子能承受500kg 的重量；
盘子：盘子材质为 SUS304L材质，厚度为 1mm；
保温材料：箱体保温采用优质高密度保温材料；箱体保温层厚度≥100mm；大门保温层厚度≥128mm；
密封材料：硅橡胶 ；
设备颜色：不锈钢本色。
2.热风循环部分
加热室位置：顶加热；
电加热器：星形接法 ~220V 50Hz 表面低负荷电加热管；
循环方式：水平送风。
【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525
3.电气控制部分
控制柜：壁挂式式控制柜，放置于烘箱右侧；
主控器：PLC、触摸屏与温度控制器485通讯，PT100温度反馈与温度控制器配合，达到温度精密控制，控制界面人性化、科学化，控制数据网络共享等，有超温时声光报警；
报警表：报警表，传感器用PT100，有超温时声光报警；
触摸屏：温度根据工艺要求设定。报警信息更直观更详细；
加热调节：固态继电器调节加热功率，有效节能。
4.安全保护及控制
（1）漏电保护断路器：防止加热回路漏电、过载及短路保护；
（2） 报警灯：对设备故障实现声光电报警；
（3） 熔断器：防止控制回路短路；
（4）温控仪表：控制烘箱内的温度；
（5）固态继电器：无触点调节温升速率；
（6） 信号灯：显示内部工作状态；
（7）旋钮：指令操作。
三、 质量及售后服务承诺
3.1、供方提供给需方的烘箱是技术成熟的、全新的产品，满足国家标准和本技术协议签定的各项技术要求。供方确保出厂产品经过严格检测，性能稳定可靠，资料齐全，每一台产品均为完美品质的体现，为需方创造更好的价值。
3.2、除本协议已经规定的原材料、元器件选型外，其他所需外购件供方选择品质优良、信誉良好、符合国家或相关技术标准的生产厂家，对所有外购件按ISO9001质量管理体系规定进行严格的检测。
3.3、需方应按供方提供的《产品使用说明书》及《产品使用维护注意事项》中注明的操作规程使用设备。如果需方未按操作规程使用或未采取有效的安全接地措施，引起所烘工件损坏及造成其他事故，供方不承担赔偿责任。
3.4、供方为需方提供售前、售中、售后全方位的一流服务。产品在安装或运行过程中出现的任何问题，接到用户信息后，保证在一个小时内给予答复，如需派人到现场解决，保证在24小时内人员到场处理相关问题，使产品正常运行。
3.5、供方承诺产品质量自产品出厂之日起壹年内免费维修，终身服务。
3.6、如遇设备故障请及时与供方联系，供方售后服务电话。
